به عنوان تأمین کننده شارژرهای سریع CCS DC ، من اغلب در مورد استانداردهایی که این شارژرها از آن استفاده می کنند سؤال می کنم. در این پست وبلاگ ، من به استانداردهای کلیدی که ایمنی ، عملکرد و قابلیت همکاری شارژرهای سریع CCS DC را تضمین می کند ، می پردازم.
مبانی شارژرهای سریع CCS DC
قبل از اینکه به استانداردها شیرجه بزنیم ، بیایید به طور خلاصه درک کنیم که شارژرهای سریع CCS DC چیست. CCS یا سیستم شارژ ترکیبی ، یک پروتکل شارژ سریع است که پین های شارژ AC را با دو پین شارژ اضافی DC ترکیب می کند. این سیستم به وسایل نقلیه الکتریکی (EVS) اجازه می دهد تا با سرعت زیاد شارژ کنند ، و زمان شارژ را به میزان قابل توجهی در مقایسه با شارژرهای سنتی AC کاهش می دهد.
استانداردهای بین المللی الکتروتکنیک (IEC)
کمیسیون بین المللی الکتروتکنیک نقش مهمی در تعیین استانداردهای جهانی برای تجهیزات برقی از جمله شارژرهای سریع CCS DC دارد.
IEC 61851
IEC 61851 یک استاندارد جامع است که ایمنی الکتریکی و نیازهای عملکرد سیستم های شارژ EV را در بر می گیرد. این قسمت به چندین قسمت تقسیم می شود که قسمت 1 الزامات عمومی را ارائه می دهد و قسمت 23 به طور خاص روی سیستم های شارژ DC تمرکز دارد.
- ایمنی الکتریکی: IEC 61851 - 23 دستورالعمل اقدامات دقیق ایمنی برای محافظت از شارژر و EV. این شامل الزامات برای نظارت بر عایق ، بیش از - محافظت فعلی و محافظت از ولتاژ بیش از حد است. به عنوان مثال ، شارژر باید بتواند هرگونه شرایط الکتریکی غیر طبیعی را تشخیص دهد و بلافاصله منبع تغذیه را قطع کند تا از آسیب به باتری وسیله نقلیه یا سایر اجزای الکتریکی جلوگیری شود.
- ارتباط: استاندارد همچنین پروتکل های ارتباطی بین شارژر و EV را تعریف می کند. این ارتباط برای کارکردهایی مانند مذاکره در مورد قدرت شارژ ، نظارت بر روند شارژ و اطمینان از سازگاری شارژر و وسیله نقلیه ضروری است.
IEC 62196
IEC 62196 استاندارد مهم دیگری است که با اتصالات و ورودی های مورد استفاده در شارژ EV سروکار دارد. این ماده نیازهای مکانیکی ، الکتریکی و ایمنی را برای شارژ اتصالات از جمله موارد مورد استفاده در شارژرهای سریع CCS DC مشخص می کند.
- طراحی مکانیکی: اتصالات باید برای مقاومت در برابر سخت گیری های استفاده مکرر طراحی شوند. آنها باید یک مکانیسم قفل مناسب برای اطمینان از ارتباط ایمن بین شارژر و وسیله نقلیه داشته باشند. علاوه بر این ، اتصالات باید در برابر عوامل محیطی مانند گرد و غبار ، آب و استرس مکانیکی مقاوم باشند.
- عملکرد الکتریکی: استاندارد رتبه بندی الکتریکی اتصالات را تعریف می کند ، مانند حداکثر جریان و ولتاژ آنها می توانند از آن استفاده کنند. این تضمین می کند که اتصالات با خیال راحت می توانند برق DC با قدرت بالا را برای شارژ سریع منتقل کنند.
استانداردهای انجمن مهندسان خودرو (SAE)
در ایالات متحده ، انجمن مهندسان خودرو (SAE) استانداردهایی را تدوین کرده است که برای شارژ EV به طور گسترده اتخاذ شده است.
SAE J1772
SAE J1772 یک استاندارد خوب شناخته شده برای شارژ EV در آمریکای شمالی است. در حالی که در ابتدا روی شارژ AC متمرکز شده بود ، همچنین مقررات مربوط به سیستم شارژ سریع CCS DC را دارد.
- تعریف رابط: SAE J1772 رابط فیزیکی بین شارژر و وسیله نقلیه را تعریف می کند. این شکل ، اندازه و پیکربندی پین اتصال دهنده شارژ را مشخص می کند ، که یک جنبه مهم برای اطمینان از سازگاری بین شارژرهای مختلف و EV است.
- پروتکل ارتباطی: این استاندارد همچنین شامل یک پروتکل ارتباطی است که به شارژر و وسیله نقلیه اجازه می دهد تا اطلاعات را در طی فرآیند شارژ مبادله کنند. این ارتباط به کنترل نرخ شارژ و اطمینان از ایمنی عملکرد شارژ کمک می کند.
SAE J3068
SAE J3068 به طور خاص مربوط به شارژ سریع با قدرت بالا DC است. این سیستم به الزامات سیستم های شارژ قادر به ارائه سطح قدرت بالاتر از 200 کیلو وات می پردازد.
- تحویل برق: این استاندارد بر تحویل کارآمد برق DC با قدرت بالا متمرکز است. این حداکثر سطح قدرت را که شارژر می تواند و الزامات تبدیل و توزیع برق در شارژر را تعریف می کند.
- مدیریت حرارتی: بالا - شارژ برق مقدار قابل توجهی از گرما ایجاد می کند. SAE J3068 سیستم های مدیریت حرارتی مناسب را در شارژر دستورالعمل می کند تا اطمینان حاصل کند که اجزای بیش از حد گرم نمی شوند و کارایی کلی و قابلیت اطمینان روند شارژ را حفظ می کنند.
استانداردهای اتحادیه اروپا (اتحادیه اروپا)
در اتحادیه اروپا استانداردها و مقررات خاصی برای زیرساخت های شارژ EV وجود دارد.
من دستورالعمل 2014/94/من
این بخشنامه با هدف ترویج استقرار زیرساخت های سوخت جایگزین از جمله ایستگاه های شارژ EV انجام شده است. این شرایط را برای در دسترس بودن ، دسترسی و قابلیت همکاری ایستگاه های شارژ در سراسر اتحادیه اروپا تعیین می کند.
- قابلیت همکاری: یکی از اهداف اصلی این دستورالعمل اطمینان از این است که رانندگان EV می توانند وسایل نقلیه خود را در هر ایستگاه شارژ در اتحادیه اروپا شارژ کنند. این امر به شارژرهای سریع CCS DC نیاز دارد تا به گونه ای طراحی شوند که با مدل های مختلف EV سازگار باشد و می تواند به طور مؤثر با سیستم شارژ وسیله نقلیه ارتباط برقرار کند.
- قابلیت دسترسی: این دستورالعمل همچنین بر ساخت ایستگاه های شارژ به راحتی در دسترس همه رانندگان EV است. این شامل الزامات مربوط به مکان ، علامت گذاری و طراحی رابط کاربری ایستگاه های شارژ است.
مزایای رعایت استانداردها
رعایت این استانداردها مزایای مختلفی را برای تأمین کنندگان شارژر و کاربران EV ارائه می دهد.
- امنیت: استانداردها اطمینان حاصل می کنند که شارژرهای سریع CCS DC برای استفاده ایمن هستند. این از سرمایه گذاری صاحبان EV محافظت می کند و خطر تصادفات الکتریکی را کاهش می دهد.
- قابلیت همکاری: با رعایت استانداردهای مشترک ، از شارژرها می توان با طیف گسترده ای از مدل های EV استفاده کرد. این امر راحتی را برای رانندگان EV افزایش می دهد و باعث پذیرش گسترده وسایل نقلیه برقی می شود.
- کیفیت و قابلیت اطمینان: استانداردها معیار برای کیفیت و عملکرد شارژرها را تعیین می کنند. تأمین کنندگان مطابق با این استانداردها به احتمال زیاد شارژرهای با کیفیت بالا تولید می کنند که طول عمر طولانی تری دارند و خرابی کمتری دارند.
تعهد ما به عنوان تأمین کننده
ما به عنوان یک تأمین کننده شارژر سریع CCS DC ، ما کاملاً متعهد هستیم که تمام استانداردهای مربوطه را رعایت کنیم. شارژرهای ما به شدت مورد آزمایش قرار می گیرند تا اطمینان حاصل کنند که آنها از الزامات استانداردهای IEC ، SAE و اتحادیه اروپا استفاده می کنند.

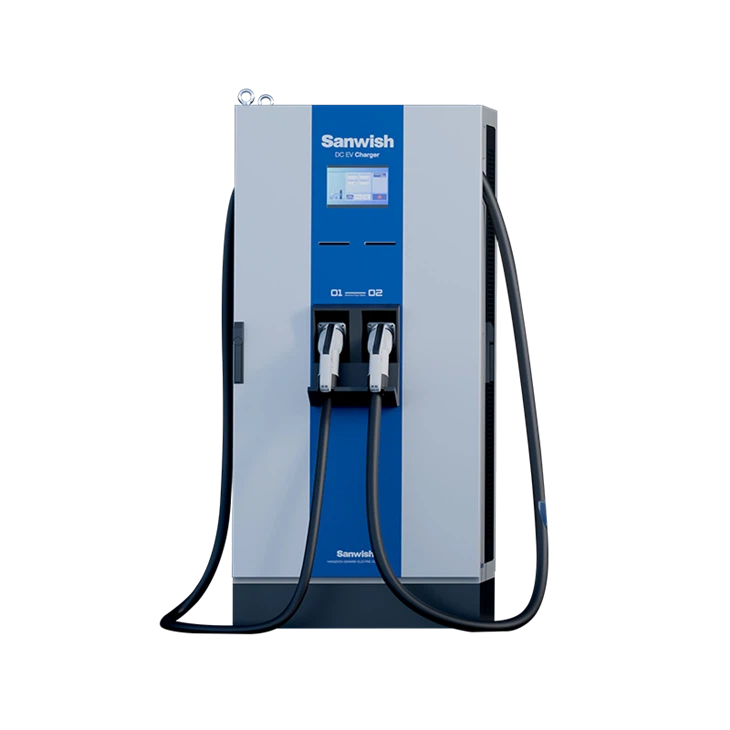

ما طیف وسیعی از شارژرهای سریع CCS DC را ارائه می دهیم ، از جملهشارژر سطح 3 DCبابهترین شارژر سریع DCوتDC Super Chargerبشر این شارژرها برای ارائه راه حل های شارژ سریع ، ایمن و قابل اعتماد برای صاحبان EV طراحی شده اند.
اگر علاقه مند به خرید شارژرهای سریع CCS DC برای تجارت یا پروژه خود هستید ، ما از شما دعوت می کنیم تا برای بحث و گفتگو دقیق با ما تماس بگیرید. تیم متخصصان ما می توانند اطلاعات بیشتری در مورد محصولات ، قیمت گذاری و خدمات نصب ما در اختیار شما قرار دهند. ما مشتاقانه منتظر همکاری با شما هستیم تا از رشد صنعت وسایل نقلیه برقی حمایت کنیم.
منابع
- کمیسیون بین المللی الکتروتکنیک. (20xx). IEC 61851 - سیستم شارژ رسانا وسیله نقلیه الکتریکی.
- کمیسیون بین المللی الکتروتکنیک. (20xx). IEC 62196 - شاخه ها ، سوکت - رسانه ها ، اتصالات وسیله نقلیه و ورودی وسیله نقلیه برای وسایل نقلیه برقی.
- انجمن مهندسان خودرو. (20xx). SAE J1772 - دستگاه زوج شارژ رسانا وسیله نقلیه الکتریکی.
- انجمن مهندسان خودرو. (20xx). SAE J3068 - شارژ High - Power DC برای وسایل نقلیه برقی.
- اتحادیه اروپا. (2014). دستورالعمل 2014/94/اتحادیه اروپا در مورد استقرار زیرساخت های سوخت جایگزین.
